Metodología

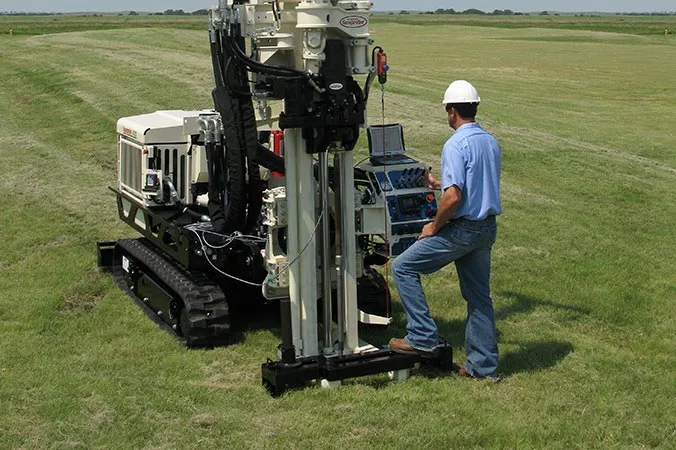

El ensayo CPT se ejecuta conforme a la norma NCh1508.Of2014, utilizando un cono eléctrico de punta (10 cm²) y un manguito de fricción (150 cm²). El equipo hidráulico empuja el cono a velocidad constante de 20 mm/s, registrando cada 20 mm la resistencia por punta (qc), fricción lateral (fs) y presión de poros (u). La profundidad máxima alcanzada es de 30 m en condiciones favorables, aunque en suelos muy densos o con gravas se limita a 15 m. Los datos se procesan en tiempo real mediante software especializado, obteniendo clasificación de suelos (Robertson), ángulo de fricción y módulo de elasticidad. Este servicio se complementa con cuando se requiere evaluar laderas naturales o terraplenes.
Parámetros Técnicos Referenciales
| Parámetro | Valor Referencial |
|---|---|
| Resistencia por punta (qc) | 0.5 – 30 MPa (típico 2 – 15 MPa) |
| Fricción lateral (fs) | 0.02 – 0.5 MPa |
| Presión de poros (u) | 0 – 1.5 MPa (depende de napa) |
| Profundidad máxima | 30 m (45 m con equipo especial) |
| Velocidad de penetración | 20 ± 5 mm/s (NCh1508) |
Consideraciones Locales — Chile
Chile presenta una variabilidad geotécnica extrema: desde los depósitos fluvioglaciares de Santiago (gravas arenosas con bolones) hasta las arenas litorales saturadas de Concepción y las sales expansivas de Antofagasta. En la zona central, la napa freática suele ubicarse entre 5 y 15 m de profundidad, mientras que en el sur (Valdivia, Puerto Montt) aflora superficialmente (< 2 m). Según NCh433, el territorio se divide en tres zonas sísmicas (1 a 3), siendo las regiones de Antofagasta y Santiago las de mayor exigencia (zona 2 y 3). El sondaje CPT es especialmente útil en suelos finos saturados, comunes en el sur, donde el SPT pierde representatividad. Un error frecuente en proyectos de la zona central es subestimar la presencia de lentes de arcilla blanda intercalados en gravas, lo que el CPT detecta con precisión. Para proyectos en la costa, recomendamos complementar con estudios geotécnicos en Antofagasta, donde la napa salina requiere correcciones por presión de poros.
Preguntas Frecuentes
¿Qué diferencia al CPT del SPT en cuanto a resultados?
El CPT entrega un registro continuo cada 2 cm, mientras el SPT es puntual cada 1,5 m. El CPT mide resistencia por punta, fricción y presión de poros, permitiendo clasificar suelos y estimar parámetros de deformación con mayor resolución.
¿En qué tipo de suelos es más recomendable el sondaje CPT?
Es óptimo en suelos finos (arcillas, limos) y arenas limpias, donde la correlación con parámetros geotécnicos es directa. En gravas o suelos con bolones, la penetración puede detenerse; en esos casos se combina con SPT.
¿Cuánto tiempo toma ejecutar un sondaje CPT de 20 m?
En condiciones normales, la penetración efectiva toma entre 30 y 60 minutos, considerando instalación, penetración y retiro del cono. El tiempo total en terreno, incluyendo movilización y preparación, suele ser de 2 a 4 horas por punto.
¿Cuánto cuesta Sondajes CPT en Chile?
El costo varía según profundidad, accesibilidad y número de ensayos. Para campañas típicas de 10 a 20 m de profundidad, el precio referencial 2026 se sitúa entre $250.000 y $550.000 por punto (excluye IVA). Se recomienda solicitar presupuesto específico según el proyecto.
Normativa Aplicable
- NCh1508.Of2014 – Geotecnia – Ensayo de penetración de cono (CPT)
- NCh433.Of2012 – Diseño sísmico de edificios (zonificación y aceleraciones)
- DS60 MINVU (2011) – Reglamento de construcciones en suelos licuables
- NCh3171.Of2010 – Clasificación de suelos con fines geotécnicos
